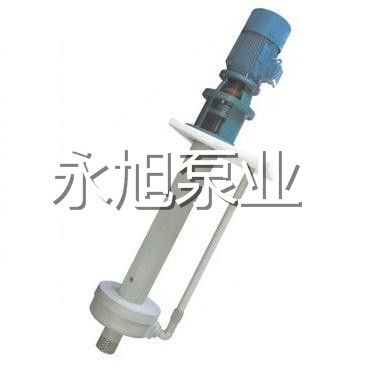

YXKL型耐磨耐腐液下泵

发布：admin 发布时间：2017-06-28

产品介绍

一、概述
YXKL系列耐磨耐腐液下泵是我公司结合國内外同类产品研制生产的一种单级单吸長轴液下泵，该泵适用于输送温度在0℃～+100℃，含固體颗粒、磨料的强腐蚀性的介质。
YXKL系列耐磨耐腐液下泵所有与介质接触的部分均采用PPH材料经高温高压一次性模压而成，下护套材质為无压烧结碳化硅制作，具有结构合理，维修方便，使用寿命長等优点，完全能与同类进口设备相媲美。
泵性能范围：流量1.6m3/h-400m3/h，扬程：5-80m，液下長度L≤1.8m。

二、泵型号意义说明

例：YXKL50-32-160

YXKL——永旭耐磨耐腐液下泵代号

50——泵进口口径

32——泵出口口径

160——叶轮名义直径

三、YXKL耐腐耐磨液下泵性能参数表

泵型号	泵额定转速				泵额定转速
	n=2900r/min				n=1450r/min
	流量	扬程	效率	配用机電	流量	扬程	效率	配用机電
	m3/h	m	%	KW	m3/h	m	%	KW
YXKL40-32-125	6.3	20	52	3	3.2	5	46	0.75
YXKL40-32-160	6.3	32	47	4	3.2	8	42	1.1
YXKL40-32-200	6.3	50	38	7.5	3.2	12.5	38	1.5
YXKL40-32-250					3.2	20	35	2.2
YXKL50-32-125	12.5	20	51	4	6.3	5	45	0.75
YXKL50-32-160	12.5	32	46	5.5	6.3	8	40	1.1
YXKL50-32-200	12.5	50	39	11	6.3	12.5	33	1.5
YXKL50-32-250					6.3	20	27	2.2
YXKL65-50-125	25	20	62	5.5	12.5	5	55	0.75
YXKL65-50-160	25	32	57	7.5	12.5	8	51	1.5
YXKL65-40-200	25	50	52	15	12.5	12.5	46	2.2
YXKL65-40-250					12.5	20	39	4
YXKL65-40-315					12.5	32	33	7.5
YXKL80-65-125	50	20	69	7.5	25	5	64	1.5
YXKL80-65-160	50	32	67	11	25	8	62	2.2
YXKL80-50-200	50	50	63	18.5	25	12.5	57	3
YXKL80-50-250	50	80	57	37	25	20	53	5.5
YXKL80-50-315	50	125	48	55	25	32	43	11
YXKL80-50-400					25	50	53	18.5
YXKL100-80-125	100	20	77	15	50	5	73	2.2
YXKL100-80-160	100	32	73	18.5	50	8	72	4
YXKL100-65-200	100	50	72	37	50	12.5	68	5.5
YXKL100-65-250	100	80	68	55	50	20	65	7.5
YXKL100-65-315					50	32	58	15
YXKL100-65-400					50	50	68	30
YXKL125-100-200					100	12.5	72	11
YXKL125-100-250					100	20	72	15
YXKL125-100-315					100	32	68	22
YXKL125-100-400					100	50	60	37
YXKL150-125-250					200	20	77	22
YXKL150-100-315					200	32	75	37
YXKL150-100-400					200	50	70	55
YXKL200-150-250					400	20	81	45
YXKL200-150-315					400	32	79	75
YXKL200-150-400					400	50	78	110

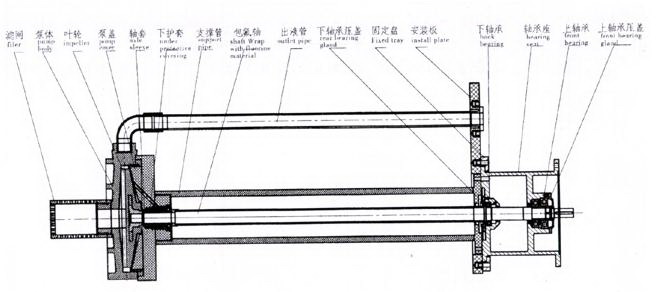

四、YXKL耐腐耐磨泵结构图


五、结构说明
YXKL系列耐磨耐腐液下泵主要由泵體、叶轮、泵盖、支撑管、出液管、轴、泵架、底板、护套、滤网罩等零件组成。
YXKL系列耐磨耐腐液下泵的電机用螺栓固定在電机架上，通过弹性联轴器传动。泵體、支撑管、泵架用螺栓连接成一个整體，固定在底板上，泵的整體通过底板安装在容器中。
六、泵的拆卸、装配
1、泵的拆卸：
a、拆去泵的连接管路，松开電机与電机架的连接螺栓，取下電机，用清水将泵冲洗干净。
b、松开泵體与支撑管的连接螺栓，取下泵體并拧下叶轮，取下泵盖和下护轴套。
c、松开支撑管与底板的连接螺栓，取下支撑管。
d、取下泵联轴器，拆开上、下轴承压盖，取出转子部件并逐步取下轴承等零件。
2、泵的装配方法与泵的拆卸方法相反，如在拆卸或装配过程中遇到困难，请与我公司技(jì )术部联系，電话：13961026099

七、安装、起动与停車
1、安装
a、泵装配完毕后，检查所有的紧固件是否拧紧，并且用手转动联轴器，看转动是否灵活，泵轴与電机轴的同心度应该在两联轴器外园上的偏差不得超过0.3mm。
b、泵的吸入口距离容器底部不得小于泵吸入口直径的1.5倍，四周距离不得小于2.5倍。
c、泵的出液口管路必须另设有支架支撑，不得将管路重量加在泵體上。
2、启动与停車
a、用手转动联轴器，看转动是否灵活，有无轻重现象，如有则要设法解除，同时检查液位高度必须高于叶轮中心線以上180mm。
b、点动電机，使旋转方向与泵规定的方向一致。
c、关闭出液管路上的阀门。
d、启动電源，缓慢开启出液管理上的阀门到需要的性能，经常注意轴承温度不得超过75℃，并经常对泵架上的黄油嘴内加注耐160℃以上的高温锂基脂。
e、正常停車应先慢慢关闭出液管路上的阀门。長期停用应把泵从容器中取出并冲洗干净。
f、泵在运转过程中如发现异常应立即停車检查，进行检修。
