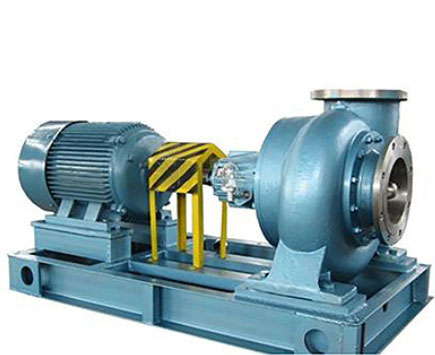

一、SPP混流泵概述

　　SPP混流泵是介于离心泵和轴流泵之间的一种泵，又称斜流泵。适用于化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。SPP泵能够经济有效地输送大流量、低扬程的、纯净的或含有一定颗粒的，化學中性的或有腐蚀性的液體（强腐蚀性液體需说明）。SPP化工泵性能高、能耗小，泵在整个机能范围内的能耗平均，可以在闭阀下启动，而電机不至过载，过流截面大，不易堵塞，结构紧固，使用寿命長。

二、SPP混流泵与离心泵、轴流泵的不同

　　1）从流量、扬程来比较

　　SPP混流泵的流量比离心泵大，比轴流泵小；

　　SPP混流泵的扬程比轴流泵高，比离心泵小；

　　SPP的流量从每小时数百吨到数千吨不等，扬程从5米到20米左右。

　　2）从液體流出方式来比较

　　当電动机带动叶轮旋转后，SPP既能产生离心力，也能产生轴向推力，是离心泵和轴流泵的综合。离心泵叶轮旋转只有离心力，轴流泵叶轮旋转只有轴向推力。

三、混流泵的结构

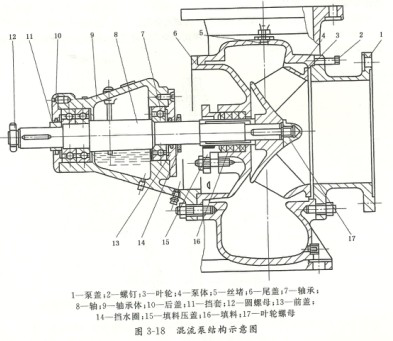

　　混流泵的结构，不管是蜗壳式混流泵还是导叶式混流泵，都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置五个部件组成（图3-18）。蜗壳式混流泵的外形酷似离心泵；而导叶式混流泵的外形则很像轴流泵。混流泵叶轮形状粗短，它一部分像离心泵的叶轮；一部分又像轴流泵的叶轮，叶片是螺旋形扭曲叶片，叶轮叶片间的流道较宽，叶片出口边倾斜；它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动．是轴向进来．以倾斜的方向流出去，所以，混流泵又叫做斜流泵。泵壳的结构形式有两种：一是蜗壳形．例如HB型混流泵，基本上与离心泵相同，但其泵體宽大，卧式安装使用；另一是圆筒形．例如导叶式混流泵、农排泵，它们与立式轴流泵相似，泵體内也装有导叶，立式安装使用。

四、混流泵的特点

　　混流泵是一种“拉出”式结构泵，在检查和拆卸叶轮和轴封时，毋须将与泵體相连接的管路拆开。

　　装有精密加工的泵轴，装有稀油润滑的轴承，在填料函盖中装有防护轴套。

　　轴承箱的油位，可由恒位油杯来控制。

　　泵體的支脚，可承受来自管路的任何载荷，并直接传递给基础。这样，转子不会因為泵承受受载荷而产生弯曲，从而保证轴承的使用寿命。

　　由于较大的过流面积，从而减少阻塞。

　　泵的旋转方向，从驱动端看，為顺时针方向。动力驱动可采用電动机或内燃机。泵装置上可以配备完整的放气装置，有利于吸入管路的排气。

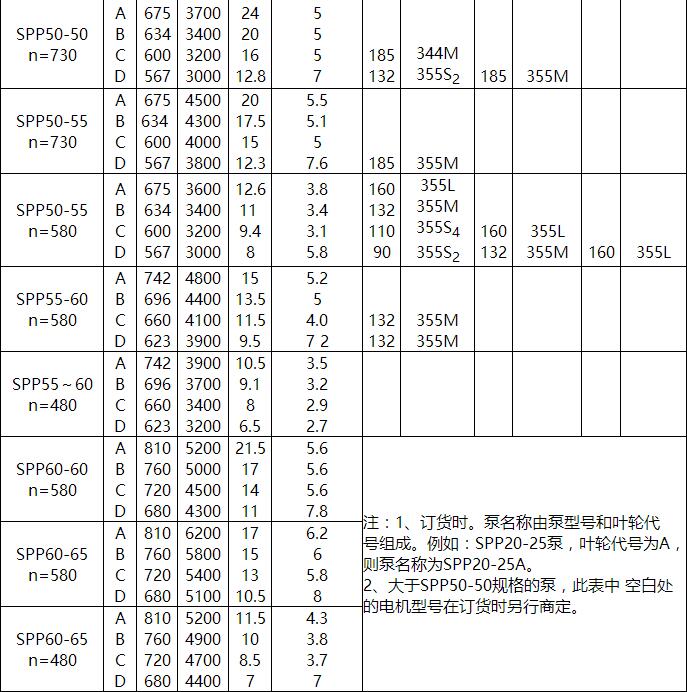

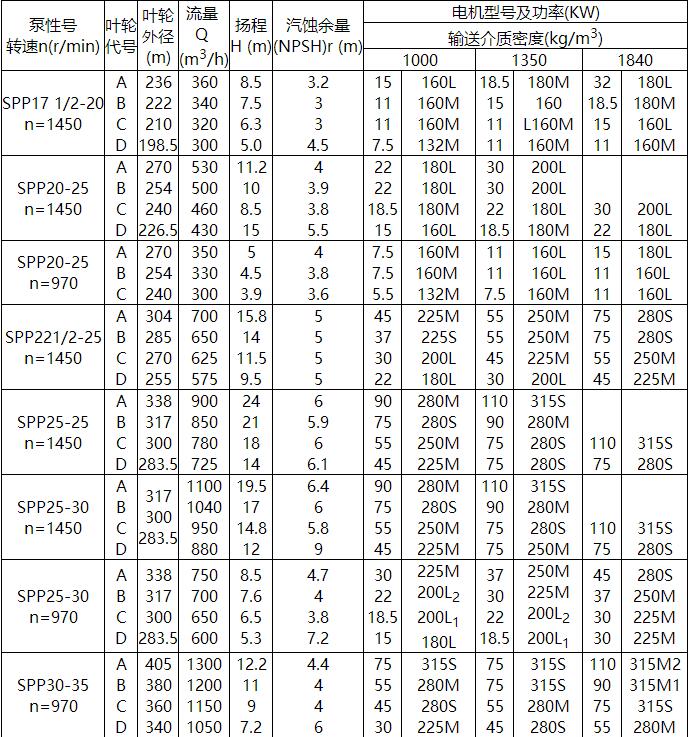

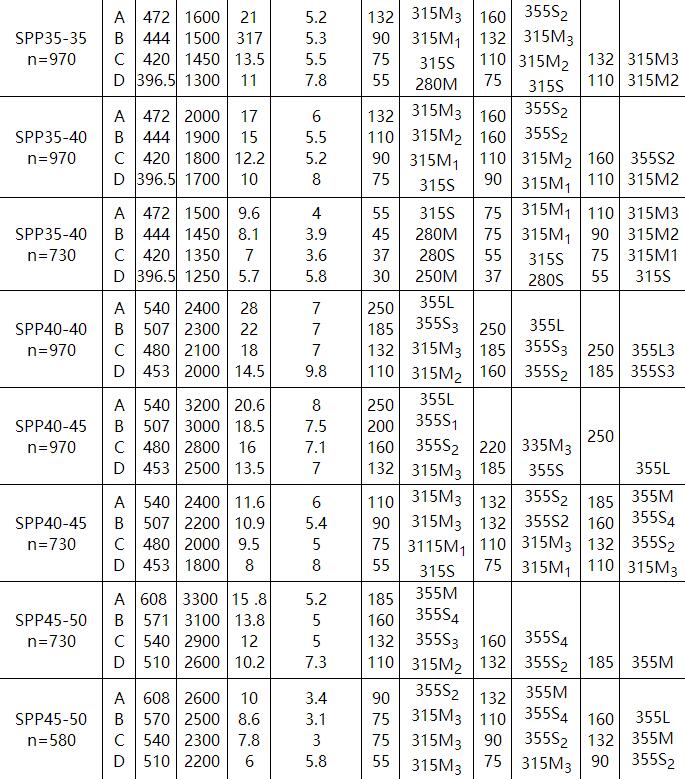

五、SPP混流泵性能参数
