一、YZ渣浆液下泵简述

YZ液下渣浆泵是立式单级单吸悬臂式离心泵结构，叶轮為半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片。
主要用于环保、市政工程、火力发電厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有泥砂渣物的流體和有腐蚀性液體。

二、YZ液下渣浆泵型号意义

例如：80YZ80-20A
　　 YZ-液下式渣浆泵
　　 80-泵的出口直径
　　 80-泵的设计点流量( m3/h )
　　 20-泵的设计扬程
　　 A-表示叶轮经第一次切割

三、YZ液下渣浆泵结构说明

YZ型泵為单级，单吸悬臂式结构，用轴承座，支承座，联接管连接泵的水力部件，液體由出液管部件排出，泵的叶轮為半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是在液下部位的泵轴，有足够的刚度，叶轮，泵壳之间不设轴承，不采用轴封，可以输送含有较大浓度固定颗粒的介质。泵插入液下的長度在800-2000之间，如果需要可以配带吸入管。轴封采用较大泵插入液體中运行，不设轴封，传动由立式電动机安装在電机支承和支承座上，用联轴器与泵相连。

四、YZ液下渣浆泵装配顺序

（1）将轴承分别装在轴承盒和轴承座上。
（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。
（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。
（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。
（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。
（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵體前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）调好后用螺母，螺栓紧固。
（7）電机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将電机联轴器用紧固螺钉紧固在電机轴头上，将電机装在電机支承上，并用螺栓，螺母紧固。
（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。

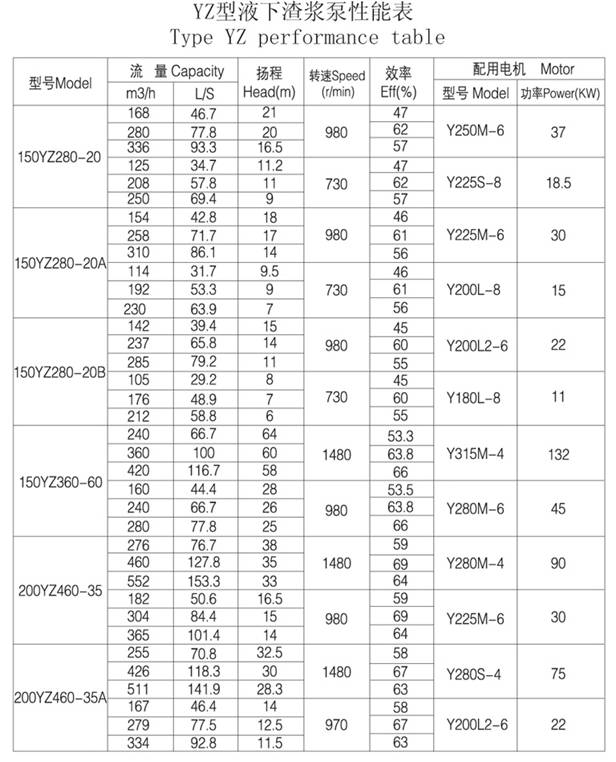

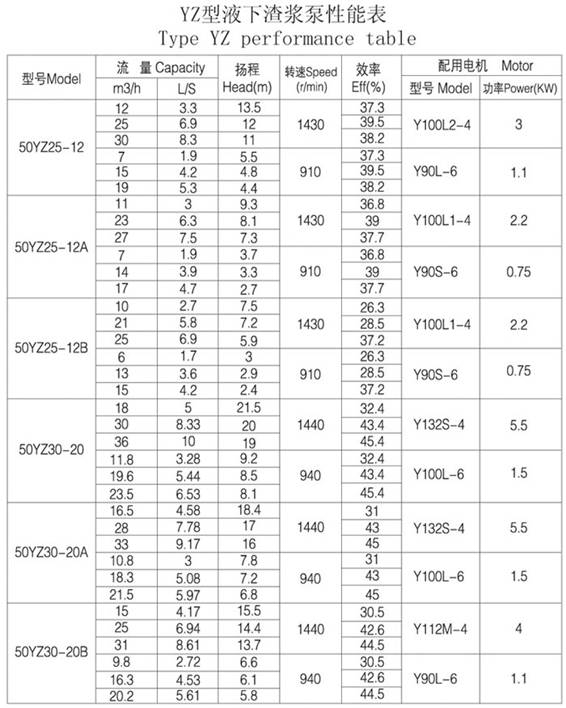

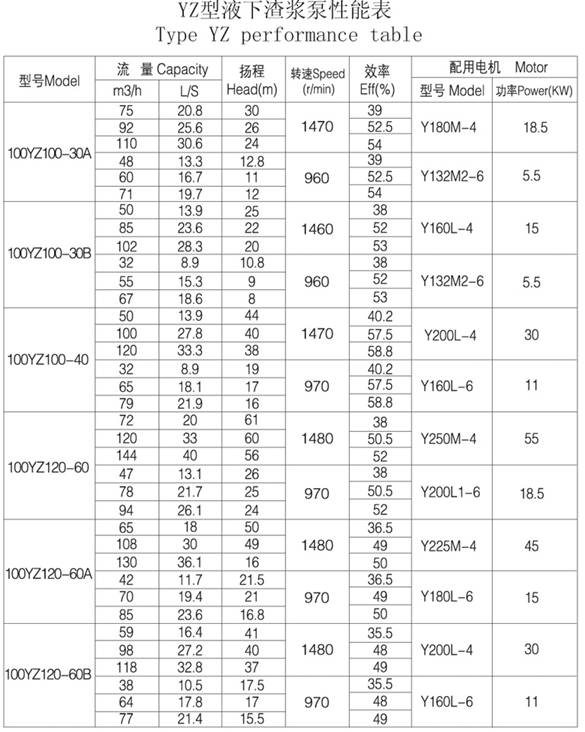

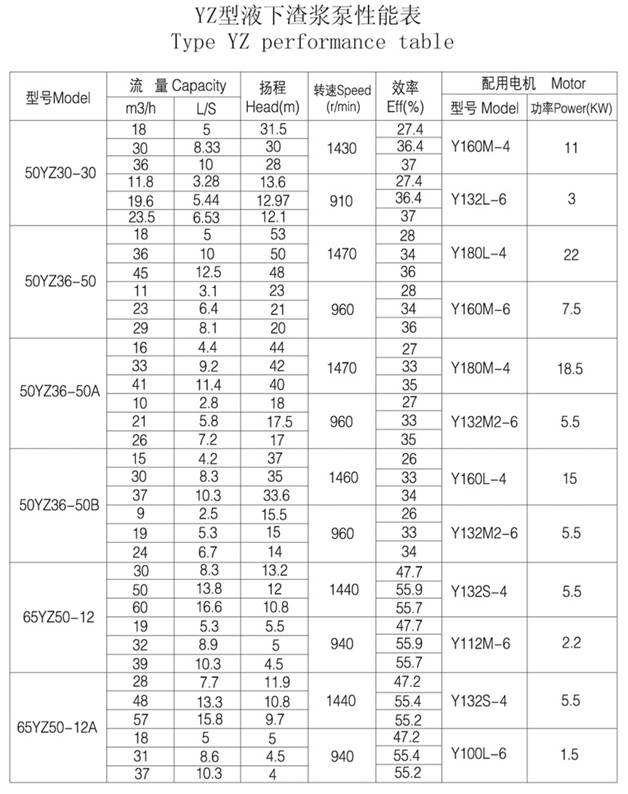

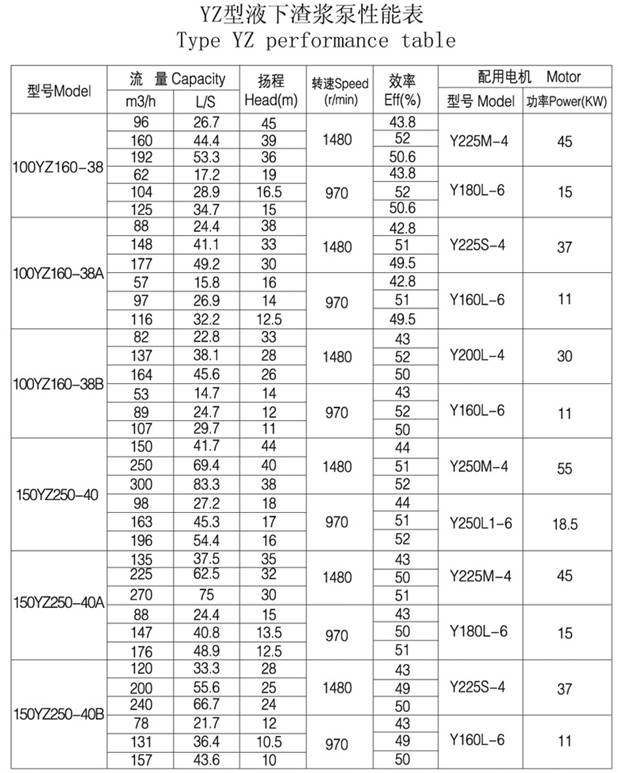

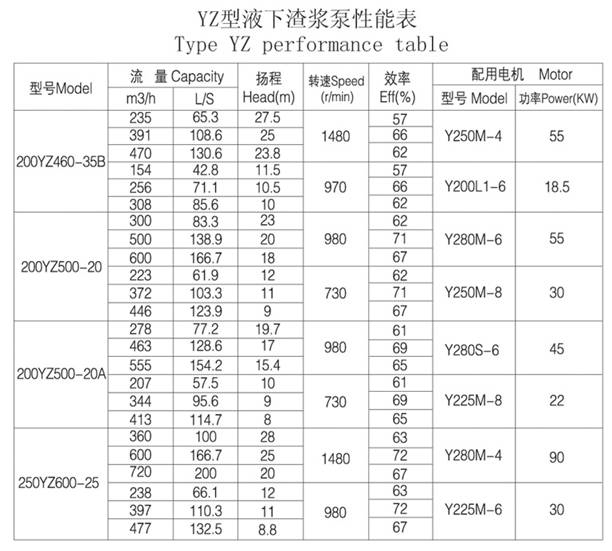

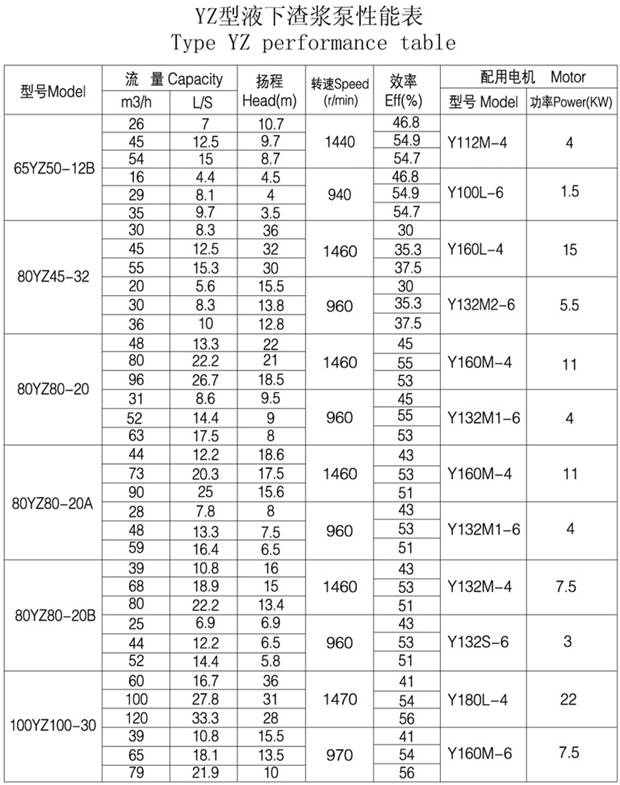

五、YZ液下渣浆泵性能参数表

此泵的详细性能结构，欢迎来電洽谈
