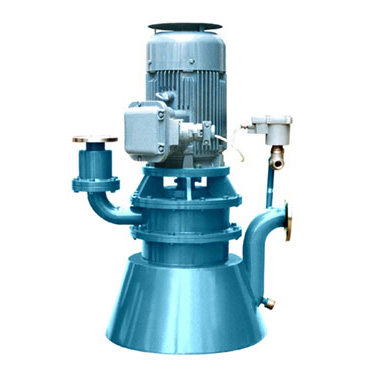

WFB型立式无密封自吸泵原理

 自吸泵就是泵在启动前无需加引水或抽真空（第一次开机前应灌满水），启动后经短暂时间运转，依靠泵本身的作用，把水吸上来并正常运行的一种泵。自吸泵的主要水力元件叶轮和泵壳与一般离心泵相似，泵腔内增加了储液室和气水分离室。WFB型无密封自吸泵，无密封应该為副叶轮动力密封，又称為流體动力密封。它可以克服填料密封及机械密封的某些不足，可以确保无泄漏。

    WFB型无密封自控自吸泵主要由泵體、工作叶轮（主叶轮）、副叶轮、泵轴、電机支架、電控阀、停車止回阀等装置组成。工作原理為气液混合式，在泵运转前，泵體内存在一定量的液體，泵启动后，由于工作叶轮的旋转作用，使进液管内的空气与泵體内的液體充分混合，并被排到气液分离室，气液分离室内的空气从上部逸出，液體从下部返回叶轮进口，重新和进液管的剩余空气混合，不断循环，直到把进液管内的空气全部排尽，完成自吸。

    副叶轮动力密封原理：副叶轮在工作叶轮上部，运行时和工作叶轮一起旋转，其作用是减低泵腔的压力，达到平衡轴向力和防止液體进入密封装置。副叶轮其实是依靠压力顶住工作叶轮出口处的高压液體向外泄漏，停机时副叶轮不起作用，所以应配备停机密封，防止泵腔水外流。

    因WFB型立式自吸泵的泵腔内水力损失比一般离心泵要大，所以配用功率相对较大。

    WFB型无密封自控自吸泵的電控阀作為自吸泵的组成部分之一装在吸液口的进气管上，启泵时電控阀密闭泵體吸液管上的进气口，使自吸泵泵腔内形成真空，完成自吸全过程。停泵时電控阀开启，空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质，确保泵腔的介质不随吸液管腔内的介质回落到吸液池中，以达到消除虹吸的目的，确保自吸泵二次自吸时正常自吸及运行。 自吸泵停机后出口止回阀靠回水重力关闭，使泵腔内液體不会流出。
